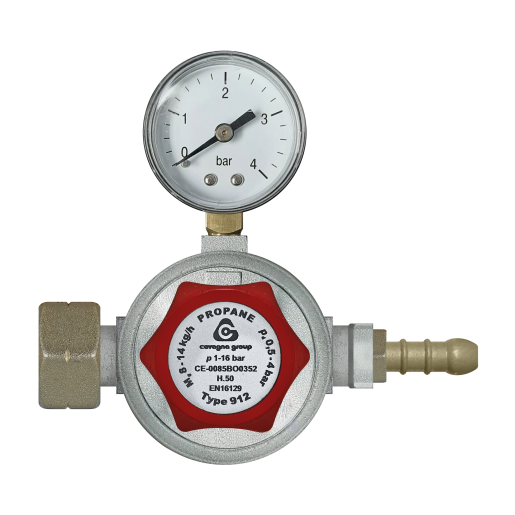

Regulator reglabil 0.5-4 bari, 8-14kg/h

INSTRUCȚIUNI DE MONTAJ ȘI REGLARE

1. Date tehnice:

Conexiune de intrare: W21,8x1/14”, filet interior stânga;

Conexiune de ieșire (dimensiune ștuț): 8-10mm diametru;

1. Intrucțiuni de instalare și operare:

-        Acest tip de regulator este unul industrial, folosit pentru fluxuri de gaz de mare presiune și pentru consumatori care necesită indicații specifice de presiune și debit (conform tabelului de mai sus);

-        Regulatorul reglabil industrial a fost conceput pentru alte tipuri de instalații decât cele casnice/rezidențiale și este proiectat pentru standardele specifice țărilor din Comunitatea Europeană;

-        Înainte de instalare, asigurați-vă de compatibilitatea dintre conexiunile de intrare și ieșire ale regulatorului cu conexiunile instalației de gaz din care acest regulator va face parte;

-        Regulatorul de gaz trebuie menținut obligatoriu în poziție verticală (cu piulița de reglaj a presiunii de culoare roșie, orientată în sus). Nu interveniți asupra regulatorului în timpul funcționării instalației de gaz;

-        Daca instalația de gaz este amplasată în exterior, este obligatoriu ca regulatorul să fie protejat de ploaie, ninsoare, vânt sau alte tipuri de intemperii;

-        Pentru butan, regulatorul poate fi folosit în intervalul de temperatură de 0-50 grade celsius, iar pentru propan și GPL în intervalul de temperatură -20-50 grade celsius;

-        Înainte de punerea în funcțiune a instalației de gaz, verificați dacă există scurgeri de gaz. Dacă nu aveți un detector mobil de gaz, preparați o soluție de apă cu săpun/detergent care se aplică la toate îmbinările instalației. NU VERIFICAȚI NICIODATĂ ETANȘEITATEA INSTALAȚIEI DE GAZ CU FLACĂRĂ DESCHISĂ!

-        Dacă detectați scurgeri de gaz, închideți imediat sursa de gaz și chemați personalul autorizat să refacă îmbinările care cauzează aceste scurgeri;

-        Vă rugăm să evitați acoperirea sau blocarea găurii de ventilație (situată în dreapta corpului central al regulatorului);

-        Nu utilizați acest tip de regulator la instalațiile de gaz din rulote;

-        Este interzisă utilizarea acestui regulator în spații închise sau în clădiri rezidențiale!

-        Înainte de utilizare, este obligatoriu ca regulatorul să fie păstrat/depozitat în spații curate și uscate, ferite de agenți atmosferici și lumina directă a soarelui. Feriți-l de șocuri și lovituri. Verificați regulatorul înainte de instalare, să nu fie murdar sau lovit.

1. Montarea regulatorului:

-        Asigurați-vă că robinetul buteliei/rezervorului de gaz este închis;

-        Înainte de montarea regulatorului la conexiunea buteliei/rezervorului de gaz, realizați cuplarea regulatorului cu furtunul de la consumator;

-        Înainte de punerea în funcțiune, asigurați-vă că instalația nu conține bavuri, murdărie sau alte tipuri de impurități;

-        Verificați prezența garniturii în interiorul conexiunii de intrare (cu filet interior) a regulatorului și faptul că această garnitură este intactă;

-        Realizați conexiunea dintre regulator și rezervorul de gaz/butelie, prin strângerea ușoară a piuliței regulatorului, cu ajutorul unei chei;

-        Este important ca cele două conexiuni nou create ale regulatorului (la rezervorul de gaz/ butelie și furtun) să nu fie tensionate. Dacă este posibil, este recomandat ca ansamblul regulatorului cu conexiunile de intrare și ieșire a gazului, să fie susținut de un suport. Acest suport poate preveni deteriorarea prematură a conexiunii de ieșire a regulatorului – ștuțul regulatorului.

1. Reglarea presiunii: După montarea corectă a regulatorului, presiunea și debitul de ieșire pot fi mărite prin rotirea piuliței de culoare roșie în sensul acelor de ceasornic; pentru a micșora presiunea și debitul gazului la ieșirea din regulator, piulița va fi rotită în sens invers.
2. Schimbarea buteliei/rezervorului cu una/unul plin/ă:

-        Înainte de schimbarea buteliei sau a rezervorului cu una/unul plin/ă, verificați ca robinetul de gaz de la butelie/rezervor, precum și cel de la consumator, să fie închiși;

-        Desfaceți conexiunea de la butelie/rezervor;

-        Schimbați butelia/rezervorul cu cea/cel plin/ă;

-        Deschideți doar robinetul de la butelie/rezervor și verificați etanșeitatea conexiunii dintre regulator și butelia/rezervorul plin/ă; Dacă nu aveți un detector mobil de gaz, preparați o soluție de apă cu săpun/detergent care se aplică la îmbinarea nou creată;

-        Dacă nu există scurgeri de gaz, deschideți și robinetul de la consumator și puneți instalația de gaz în funcțiune. Dacă detectați scurgeri de gaz, închideți robinetul de la butelie și refaceți din punct de vedere al etanșeității conexiunea dintre butelie/rezervor și regulator.

1. Scurgerile de gaz:

-        Toate scurgerile de gaz, oricât de scăzute ar fi, sunt periculoase și trebuie eliminate;

-        Scurgerile de gaz pot fi receptate și după miros sau după sunetul soluției de apă cu săpun/detergent care spumează în locul scurgerilor;

-        NU TESTAȚI NICIODATĂ EVENTUALE SCURGEI DE GAZ CU FLACĂRĂ DESCHISĂ!

-        Dacă suspectați o scurgere de gaz, închideți imediat robinetul de la sursa de gaz și stingeți orice sursă de lumină (becuri, spoturi) sau de flacără deschisă. Dacă este posibil, ventilați zona cu scurgeri de gaz. Dacă sursa de gaz (butelia, rezervorul) se află undeva în interior, după închiderea robinetului buteliei/rezervorului, scoateți butelia afară;

-        Apelați la personal calificat pentru repunerea în funcțiune a instalației de gaz.

1. Recomandări privind siguranța:

-        Scurgerile de gaz pot cauza explozii;

-        Daca simțiți miros de gaz: nu utilizați aparate electrice, sau telefoane în zona cu posibile scurgeri de gaz. Nu puneți în funcțiune aparate casnice. Contactați personalul autorizat de la un telefon aflat în afara zonei cu scurgeri. Dacă acest personal nu este disponibil, chemați pompierii.
