INSTRUCTIUNI DE UTILIZARE ȘI MONTAJ

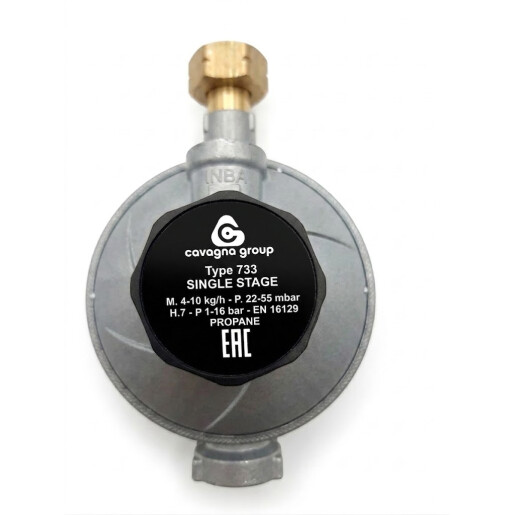

Regulator de presiune cu o singură treaptă pentru Propan – Model 733 (Cavagna Group)
1. Domeniu de Utilizare
Destinație: Regulator de presiune cu o singură treaptă sau de joasă presiune (în funcție de versiune), conceput exclusiv pentru propan în fază gazoasă.
Mediu de lucru: A se utiliza doar în exterior sau în spații bine ventilate (conform normativelor în vigoare).
Temperatură de lucru: -20^C până la +50^C .
2. Specificații Tehnice:
Presiune de intrare (P): 1-16" bar
Presiune de ieșire reglată / nominală (P_d): 22-55" mbar" (în funcție de reglajul/versiunea specifică, valoarea standard uzuală fiind de 30mbar sau 37mbar pentru propan).
Debit nominal (M_g): 4-10 kg/h"
3. Tipuri de Racorduri / Filete:
Intrare (Inlet):
Racord CH27 / Filet W21,8 x 1/14" LH (filet stânga) – conexiune standard europeană pentru butelii/rezervoare de GPL și propan.
Ieșire (Outlet):
Filet interior 1/2" FI (G 1/2" Mamă / FI) – permite conectarea directă la rețeaua sau teava de gaz.
4 . Instrucțiuni de Siguranță
ATENȚIE: Nu căutați niciodată scurgeri de gaz folosind flacără deschisă. Folosiți exclusiv soluție de apă cu săpun sau spray detector de scurgeri de gaz.
Butelia de propan trebuie să stea întotdeauna în poziție verticală în timpul utilizării.
Asigurați-vă că robinetul buteliei și toate consumatoarele (aragaz, centrală, încălzitor) sunt oprite înainte de montaj.
Instalarea trebuie realizată de un tehnician autorizat, respectând reglementările naționale privind instalațiile GPL/Propan.
5. Instrucțiuni de Montaj
Verificare preliminară: Verificați garnitura de etanșare a regulatorului. Asigurați-vă că racordurile sunt curate, uscate și nedeteriorate.
Orientare: Montați regulatorul astfel încât orificiul de aerisire (supapa de aer) să fie orientat în jos, pentru a preveni pătrunderea apei de ploaie sau a mizeriei.
Racordare la sursă (Intrare):
Înșurubați piulița de intrare pe robinetul buteliei/rezervorului.
Notă: Filetele pentru propan/GPL sunt adesea pe stânga (se strâng în sens invers acelor de ceasornic). Strângeți ferm cu o cheie adecvată, fără a forța excesiv.
Racordare la consumator (Ieșire): Conectați racordul de ieșire la conducta sau furtunul de gaz al instalației, asigurând etanșarea corectă cu garnituri sau bandă de teflon pentru gaz (după caz).
Pentru reglaj: se demontează capacul negru de pe suprafața frontală a regulatorului și astfel se permite accesul la rozeta de reglaj. Rotirea rozetei către sensul + sau - , se face pentru creșterea sau micșorarea presiunii de ieșire (în funcție de presiunea nominală a consumatorului). Dacă doriți o reglare exactă a presiunii, montați un indicator de presiune pe ieșirea regulatorului;
6. Testul de Etanșeitate
Deschideți LENT robinetul buteliei de propan.
Aplicați spumă de săpun sau spray de detectare pe toate îmbinările și racordurile.
Dacă apar bule de aer, închideți imediat robinetul, depresurizați sistemul, strângeți din nou racordurile și retestați.
7. Întreținere și Înlocuire
Regulatorul nu necesită întreținere internă. Nu încercați să dezasamblați sau să reglați supapa internă. In cazul in care ati intervenit asupra regulatorului, se pierde posibilitatea de schimbare a produsului, inainte de folosire.
Controlați periodic starea furtunurilor și a garniturilor de cauciuc.
Durată de viață: Se recomandă înlocuirea regulatorului după maximum 10 ani de la data fabricației (stanțată pe corpul sau capacul regulatorului).
