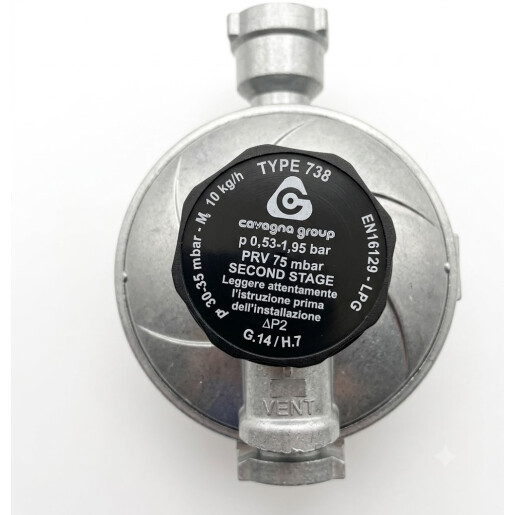

Regulator Cavagna reducere treapta II de presiune pentru rezervor GPL
Specificații Tehnice Principale
Tip: Regulator de joasă presiune (Treapta a 2-a)
Gaz utilizat: GPL (Propan, Butan sau amestec)
Presiune de intrare (P_in): 0,5-3 bar (de la ieșirea din Treapta 1, tip 902)
Presiune de ieșire (P_out): 30 - 35 mbar
Debit gaz: 10 kg/h"
Dispozitive de siguranță: Supapă de descărcare la suprapresiune (PRV) integrată
Standard: EN 16129
Racord intrare: G 1/2''interior (G.14)
Racord ieșire: G 1/2'' interior (H7)
1. Reguli Generale de Siguranță
Atenție: Montajul și punerea în funcțiune trebuie efectuate exclusiv de către personal autorizat ANRE / ISCIR pentru instalații de gaz.
Rolul echipamentului: Tipul 738 este conceput pentru a prelua gazul la presiune intermediară (0,5-3" bar" ) din regulatorul de Treapta 1 și a-l reduce la presiunea finală de utilizare (de regulă 30-35 mbar) necesară consumatorilor casnici sau industriali (centrale termice, arzătoare, convectoare).
Nu instalați regulatorul direct pe butelie sau pe rezervorul GPL (necesită obligatoriu Treapta 1 înainte).
Nu utilizați flacără deschisă pentru verificarea etanșeității.
2. Instrucțiuni de Montaj (Instalare)
Pregătirea conductei:
Închideți robinetul principal al instalației sau al rețelei de la treapta 1.
Asigurați-vă că interiorul țevilor este complet curat (fără șpan, apă, depuneri sau mizerie).
Poziționare și orientare:
Montați regulatorul la intrarea în clădire sau în imediata apropiere a consumatorului (în dulap/cutie de protecție).
Important: Aerisitorul (orificiul cu membrană de aerisire de pe capac) trebuie orientat în jos pentru a preveni acumularea apei de ploaie, a condensului sau pătrunderea mizeriei.
Săgeata stanțată pe corpul regulatorului indică sensul de curgere al gazului (de la Treapta 1 către consumator).
Racordarea:
Utilizați materiale de etanșare compatibile GPL (bandă Teflon specială pentru gaz sau pastă de etanșare non-întăritoare).
Înșurubați racordul de intrare si cel de ieșire.
Nu forțați prin răsucirea corpului regulatorului;
Punerea în Funcțiune și Verificarea:
Presurizarea treptată:
Deschideți foarte lent robinetul de la Treapta 1 (sau robinetul de izolare) pentru a evita un șoc de presiune asupra membranei regulatorului Tip 738.
Testul de etanșeitate:
Aplicați soluție spumantă (spray detector de scurgeri de gaz sau apă cu săpun) pe ambele racorduri filetate și pe îmbinări.
Dacă apar bule de aer, opriți imediat alimentarea cu gaz și strângeți suplimentar racordurile.
Verificarea funcționării:
Porniți echipamentul consumator (ex: centrala termică).
Verificați ca presiunea la consumator să rămână stabilă în parametrii nominali (ex: 30 mbar) atât în regim static (fără consum), cât și în regim dinamic (cu consumatori porniți).
4. Exploatare și Întreținere
Funcționare: Regulatorul funcționează automat și nu necesită ajustări ulterioare din partea utilizatorului.
Întreținere: Se recomandă inspectarea vizuală anuală a orificiului de aerisire (să nu fie blocat de praf, gheață sau cuiburi de insecte).
Înlocuire: Conform ghidurilor producătorului și normativelor din domeniul gazelor, se recomandă înlocuirea regulatorului după o perioadă de 10 ani de la data fabricației.
