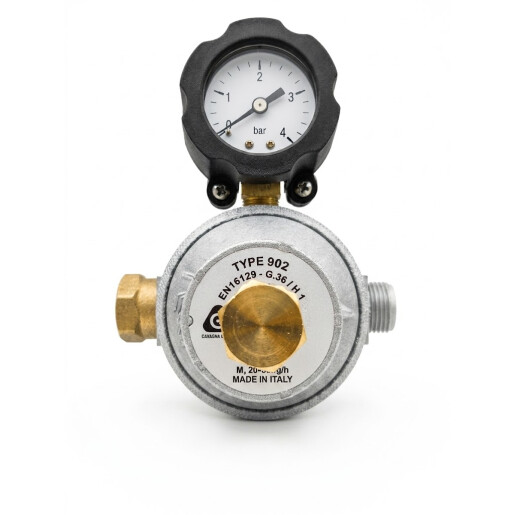

Regulator de inalta presiune Cavagna - Treapta I de reducere a presiunii pentru rezervoarele de GPL
Montaj, utilizare:
Tip: Regulator de faza I / Treapta 1 de reducere a presiunii
Presiune de intrare (P_in): 1-16 bar
Presiune de ieșire (P_out): Reglabilă între 0,5-3 bar (cu șurub de reglaj)
Debit gaz: 20-40 kg/h
Dotare: Manometru integrat pentru verificarea presiunii de lucru
Standard: EN 16129
Racord intrare: W20×1/14''(filet stânga)
Racord ieșire: G 3/8''(filet interior)
1. Reguli Generale de Siguranță
Atenție: Montajul și punerea în funcțiune trebuie efectuate exclusiv de către personal autorizat ANRE / ISCIR în domeniul instalațiilor de gaz.
Notă: Tipul 902 reduce presiunea din rezervor/baterie de butelii la o presiune intermediară (0,5-3 bar ). Nu se montează direct la aparate de consum de joasă presiune (ex: centrale termice de 30 mbar) fără un regulator de treapta a 2-a!
Nu utilizați flacără deschisă pentru detectarea scurgerilor.
Fumatul și sursele de aprindere sunt strict interzise în zona de lucru.
2. Instrucțiuni de Montaj (Instalare)
Pregătirea instalației:
Închideți complet robinetul principal al recipientului GPL (rezervor sau baterie de butelii).
Asigurați-vă că conducta și fitingurile sunt curate, fără impurități, apă sau resturi de șpan.
Poziționare:
Regulatorul se montează în spațiu aerisit, de regulă la ieșirea din rezervorul GPL/baterie.
Se recomandă ca aerisitorul (orificiul de ventilare al carcasei) să fie orientat ușor în jos sau protejat împotriva pătrunderii apei de ploaie sau a mizeriei.
Conectarea la intrare (W20×1/14'' Stânga):
Verificați starea garniturii de etanșare de la racordul de intrare.
Înșurubați racordul rotind în sens invers acelor de ceasornic (filet pe stânga).
Strângeți la cuplu adecvat folosind o cheie fixă potrivită (nu folosiți clești sau scule care pot deteriora racordurile).
Conectarea la ieșire (G 3/8'' filet interior):
Etanșați racordul de ieșire folosind materiale compatibile cu GPL (bandă de teflon pentru gaz sau pasta de etanșare adecvată).
Conectați conducta către regulatorul de treapta a 2-a.
3. Punerea în Funcțiune și Reglajul Presiunii
Verificarea etanșeității:
Deschideți lent robinetul recipientului de GPL pentru a presuriza instalația.
Aplicați spray detector de scurgeri sau spumă de săpun pe toate racordurile și îmbinările. Dacă apar bule, închideți gazul și restrângeți îmbinările.
Reglarea presiunii de ieșire:
Regulatorul vine presetat din fabrică, însă presiunea de ieșire poate fi ajustată între 0,5 și 3 bar în funcție de cerințele proiectului.
Îndepărtați capacul de protecție al șurubului de reglaj.
Rotiți șurubul central de reglaj:
În sens orar (+): crește presiunea de ieșire.
În sens antiorar (-): scade presiunea de ieșire.
Urmăriți valoarea indicată pe manometrul integrat până ajungeți la valoarea dorită.
Puneți la loc capacul de protecție.
4. Exploatare și Întreținere
Exploatare: Monitorizați periodic manometrul integrat. O scădere neobișnuită sau o creștere peste limita setată indică o problemă în linie sau golirea rezervorului.
Întreținere: Regulatorul nu necesită întreținere internă (nu se demontează componentele interne).
Durată de viață / Înlocuire: Producătorii recomandă înlocuirea regulatorului după maximum 10 ani de la data fabricației sau mai repede dacă este expus la medii corozive severe.
